لماذا تعد حلقة الدوران ضرورية للحركة الدوارة للآلات الثقيلة وتوربينات الرياح؟

في عالم الآلات الثقيلة، هناك مكون يتيح الدوران تحت أحمال هائلة - حلقة الدوران. المعروف أيضًا باسم محمل القرص الدوار، هذا المحمل واسع النطاق يتعامل في نفس الوقت مع القوى المحورية، والقوى الشعاعية، ولحظات الانقلاب، مما يجعله لا غنى عنه للمعدات مثل الحفارات، والرافعات، وتوربينات الرياح، ومنصات العمل الجوية. نقوم بفحصحلقة الدورانمنهواشيواستكشاف مبادئ التصميم ومتطلبات المواد والدور الحاسم الذي تلعبه في الصناعات التي تتراوح من البناء إلى الطاقة المتجددة. نحن ننظر أيضًا إلى قدرات التصنيع وأنظمة الجودة والشهادات التي تصنعهاهواشيمورد موثوق به في هذا المجال المتطلب.

"المشترك" الذي يحافظ على حركة الصناعة الثقيلة

تخيل توربينة رياح ضخمة تدير شفراتها لمواجهة الريح. أو رافعة شاهقة تقوم بتدوير ذراعها لرفع الأحمال الثقيلة. أو الحفارة تؤرجح ذراعها لتحفر في الأرض. يوجد في كل من هذه الآلات مكون واحد يجعل الدوران ممكنًا، وهو حلقة الدوران. غالبًا ما يطلق عليه "مفصل الآلة"، هذا المحمل الكبير يربط الهيكل العلوي الدوار بالهيكل السفلي الثابت، وينقل قوى هائلة بينما يسمح بحركة سلسة ومتحكم فيها.

حلقة الدوران ليست محملاً عاديًا. وعادة ما يكون قطرها كبيرًا - حيث يتراوح من 0.4 إلى 10 أمتار - ويجب أن تتحمل الأحمال المجمعة التي من شأنها تدمير المحامل القياسية. وتشمل هذه الأحمال القوى المحورية (الوزن العمودي)، والقوى الشعاعية (الدفع والسحب الأفقي)، وعزوم الانقلاب (قوى الإمالة). إن تصميم حلقة الدوران، بعناصرها المتدحرجة، ومجاريها، وأسنان التروس المدمجة غالبًا، يسمح لها بدعم هذه الأحمال مع الحفاظ على التحكم الدقيق في الدوران.

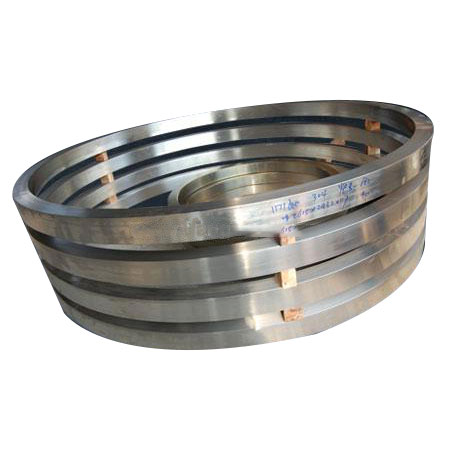

جيانغ هواكسي فلانج المحدودة، وهي شركة تابعة لمجموعة Jiangsu Huaxi، تقوم بتصنيع المطروقات من النوع الحلقي والفلنجات الجاهزة منذ عام 1984. تنتج الشركة 35000 طن من المطروقات من النوع الحلقي و25000 طن من الفلنجات الجاهزة ووصلات الأنابيب سنويًا، مع أكثر من 10000 مواصفات. هُمحلقة الدورانيتم تصنيع المنتجات من الفولاذ المقاوم للصدأ، والفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المزدوج، ويتم تصديرها إلى 28 دولة. تستكشف هذه المقالة الميزات وعمليات التصنيع والتطبيقات التي تجعل من Huaxi لاعبًا مهمًا في سوق حلقات الدوران.

المواصفات الفنية

وفيما يلي ملخص للخصائص والقدرات الرئيسية لحلقة الدورانالمنتجات منهواشي.

ما الذي يجعل حلقة الدوران مختلفة عن المحامل العادية؟

لفهم قيمة حلقة الدوران، من المفيد أن ننظر إلى المتطلبات الفريدة التي يجب أن تلبيها.

سعة التحميل المجمعة

تم تصميم حلقة الدوران للتعامل مع مجموعة من القوى التي من شأنها أن تدمر المحمل القياسي بسرعة. في الرافعة، يؤدي وزن الحمولة وذراع الرافعة إلى خلق لحظة انقلاب هائلة. في توربينات الرياح، يولد وزن الكنة والشفرات أحمالًا محورية، بينما تولد قوى الرياح أحمالًا شعاعية ومائلة. يعمل التصميم القوي لحلقة الدوران - مع المجاري المائية ذات القطر الكبير والصفوف المتعددة من العناصر المتدحرجة - على توزيع هذه القوى بفعالية.

قطر كبير، ارتفاع مدمج

تتميز حلقات الدوران بقطرها الكبير نسبة إلى ارتفاعها. يسمح هذا الشكل "الذي يشبه اللوحة" بتركيبها مباشرة بين الهياكل العلوية والسفلية للآلة، مما يوفر المساحة مع توفير سعة التحميل اللازمة. يمكن أن يتراوح القطر من 200 مم إلى 10000 مم أو أكثر، اعتمادًا على التطبيق.

أسنان تروس متكاملة

تشتمل العديد من حلقات الدوران على أسنان تروس على الحلقة الداخلية أو الخارجية، مما يسمح بالتكامل المباشر مع ترس القيادة. وهذا يلغي الحاجة إلى ترس منفصل، مما يبسط تصميم الماكينة ويقلل الوزن. تتضمن الخيارات ترسًا داخليًا أو ترسًا خارجيًا أو تكوينات بلا أسنان.

مرونة التركيب

يتم عادةً تركيب حلقات الدوران باستخدام فتحات مسامير على الحلقات الداخلية والخارجية. وهذا يسمح بسهولة الاندماج في هيكل الآلة. تعتبر التصميمات ذات الحواف ذات فتحات المسامير شائعة، مما يوفر تثبيتًا آمنًا.

عملية التصنيع: من المواد الخام إلى الحلقة النهائية

يتطلب إنتاج حلقة الدوران عالية الجودة قدرات متقدمة للتزوير والتصنيع والمعالجة الحرارية.هواشياستثمرت بكثافة في هذه المجالات.

تزوير من النوع الدائري

تبدأ العملية باستخدام سبيكة فولاذية أو قطعة معدنية، يتم تسخينها ثم تشكيلها على شكل حلقة.هواشيتستخدم مكابس زيت هيدروليكية بوزن 3600 طن، ومطاحن حلقية بطول 5 أمتار، ومطارق كهروهيدروليكية لتشكيل المادة. تعمل عملية الحدادة هذه على محاذاة البنية الحبيبية للفولاذ، مما يحسن قوته وصلابته ومقاومته للتعب.

الآلات الدقيقة

بعد التشكيل، تخضع الحلقة لتصنيع دقيق.هواشيمجهزة بمخارط عمودية 2-5 م، وآلات حفر NC 5 م، وغيرها من المعدات المتقدمة. تنتج هذه الآلات الأبعاد الدقيقة، وفتحات المسامير، وأسنان التروس المطلوبة لحلقة الدوران النهائية. يضمن استخدام تقنية CNC الاتساق والدقة.

المعالجة الحرارية

تعد المعالجة الحرارية أمرًا بالغ الأهمية لتحقيق الخواص الميكانيكية اللازمة لحلقات الدوران. تتضمن العملية عادة التطبيع، التلدين، التبريد، والتلطيف. بالنسبة للتطبيقات الصعبة مثل توربينات الرياح، يتم استخدام مواد مثل 42CrMo4V، والتي تتطلب معلمات معالجة حرارية محددة لتحقيق القوة والمتانة المطلوبة.

مراقبة الجودة والتفتيش

هواشيلديها نظام ضمان الجودة المثالي ومجموعة كاملة من معدات الفحص الفيزيائية والكيميائية الحديثة. يقدم قسم الجودة تقاريره مباشرة إلى المدير العام ويراقب بدقة كل خطوة من خطوات عملية الإنتاج. وهذا يضمن عدم دخول المواد غير المطابقة إلى المستودع مطلقًا، أو الانتقال إلى العملية التالية، أو مغادرة المصنع.

التطبيقات عبر الصناعات الرئيسية

الحلقة الدورانمنهواشييتم استخدامه في مجموعة واسعة من الصناعات حيث يجب أن تدور الأحمال الثقيلة بشكل موثوق.

• طاقة الرياح- حلقات الدوران هي مكونات هامة في توربينات الرياح، وتستخدم في نظام الانعراج (لتحويل الكنة إلى الريح) ونظام الميل (لضبط زاوية الشفرة). يجب أن تتحمل الحلقات الظروف الجوية القاسية وتوفر عملية موثوقة لعقود من الزمن.

• البناء والحفر– تعتمد الحفارات والرافعات ومنصات العمل الجوية على حلقات الدوران في حركتها الدورانية. تعمل هذه الآلات في بيئات متطلبة ذات أحمال ثقيلة وحركة متكررة ومتذبذبة في كثير من الأحيان.

• التعامل مع المواد- تستخدم رافعات الموانئ، ورافعات السفن، وآلات التكديس حلقات الدوران لتدوير أذرع الرافعة ومعدات المناولة. يجب أن تتعامل الحلقات مع الأحمال العالية ودورات العمل المتكررة.

• معدات التعدين- تستخدم آلات التعدين واسعة النطاق، مثل خطوط السحب والحفارات ذات العجلات الدلو، حلقات الدوران لدعم وتدوير هياكلها الضخمة.

• البحرية والبحرية- تُستخدم حلقات الدوران في رافعات السفن ورافعات المنصات البحرية والتطبيقات البحرية الأخرى حيث تكون مقاومة التآكل والموثوقية أمرًا بالغ الأهمية.

• الآلات الصناعية- تستخدم العديد من أنواع المعدات الصناعية، بدءًا من الروبوتات وحتى الأقراص الدوارة، حلقات الدوران للتحكم الدقيق في الدوران.

الأسئلة المتداولة

س: ما هي حلقة الدوران وماذا تفعل؟

ج: إن حلقة الدوران، والمعروفة أيضًا باسم محمل القرص الدوار، عبارة عن محمل كبير يمكنه دعم القوى المحورية والقوى الشعاعية وعزوم الانقلاب في نفس الوقت. إنها تسمح للهيكل بالتدوير أثناء دعم الأحمال الثقيلة. وتشمل التطبيقات الرافعات والحفارات وتوربينات الرياح ومنصات العمل الجوية.

س: ما هي المواد المستخدمة في حلقات الدوران؟

ج: تشمل المواد الشائعة 50Mn، و42CrMo، وC45. بالنسبة للتطبيقات الصعبة مثل توربينات الرياح، يتم استخدام مواد عالية الجودة مثل 42CrMo4V.هواشيتقدم حلقات الدوران من الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الفولاذ، والفولاذ المزدوج.

س: هل يمكن تخصيص حلقة الدوران؟

ج: نعم.هواشييمكن أن تنتج حلقات الدوران وفقًا لرسومات العملاء أو العينات. تتضمن الخيارات أقطارًا مختلفة، وتكوينات تروس (داخلية، أو خارجية، أو بدون أسنان)، وأنماط فتحات التثبيت.

س: ما هي الشهادات التي تحملها شركة Huaxi لإنتاج حلقات الدوران؟

ج:هواشيحاصلة على شهادة ISO9001 وشهادة TUV Rheinland ISO9001 وPED الألمانية، بالإضافة إلى ترخيص جمعية التصنيف الصينية وتقييم مؤسسات التصدير من AQSIQ Class-A وموافقة مصنع BV. تثبت هذه الشهادات الامتثال لمعايير الجودة والسلامة الدولية.

س: ما هي الصناعات التي تستخدم حلقات الدوران؟

ج: تُستخدم حلقات الدوران في طاقة الرياح، والبناء والحفر، ومناولة المواد، والتعدين، والآلات البحرية والبحرية، والآلات الصناعية العامة.

س: ما هو نطاق القطر النموذجي لحلقة الدوران؟

ج: يتراوح قطر حلقة الدوران عادة من 0.4 إلى 10 أمتار، مع بعض التطبيقات التي تتطلب أحجامًا أكبر.

خاتمة

الحلقة الدورانمنهواشي هو عنصر حاسم في الآلات التي تدعم الصناعة الحديثة. إن قدرتها على التعامل مع الأحمال المجمعة مع تمكين الدوران السلس والمتحكم فيه تجعلها ضرورية للتطبيقات التي تتراوح من توربينات الرياح إلى معدات البناء. تتطلب عملية التصنيع - بدءًا من التشكيل على شكل حلقة إلى التصنيع الدقيق والمعالجة الحرارية - قدرات متقدمة ومراقبة صارمة للجودة، وهي المجالات التيهواشياستثمرت بشكل كبير.

مع أكثر من 35000 طن من الإنتاج السنوي للمطرقة من النوع الحلقي، وقاعدة المعدات الشاملة، ومجموعة من الشهادات الدولية،هواشيلقد وضعت نفسها كشريك قادر للعملاء في 28 دولة. إن قدرة الشركة على إنتاج منتجات قياسية ومخصصة، إلى جانب التزامها بالجودة، يجعلها مصدرًا موثوقًا لحلقات الدوران والمكونات ذات الصلة.

إذا كنت تبحث عن مورد موثوق به لحلقات الدوران لتطبيقاتك الصناعية أو طاقة الرياح أو البناء، أو إذا كانت لديك أسئلة حول المواصفات المخصصة والأسعار، فنحن نشجعك علىكونتاط منحن اليوم.
